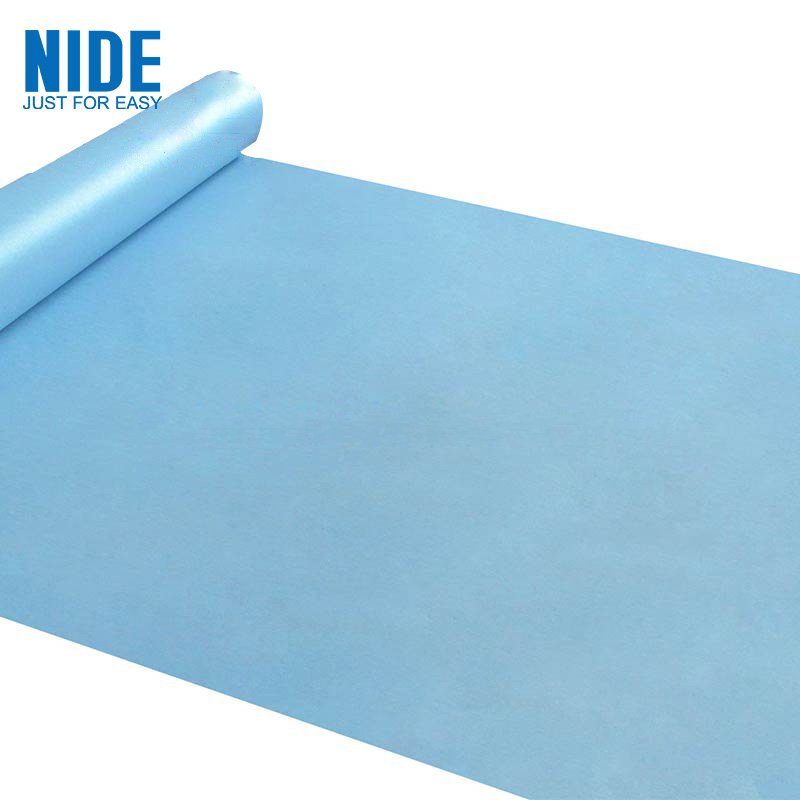

6641 F Class DMD Insulation Karatasi Filamu ya umeme ya insulation ya motor nyenzo ni nyenzo ya safu tatu iliyotengenezwa kwa safu moja ya filamu ya polyester na nonwovens mbili za nyuzi za polyester za umeme na kuunganishwa na resini ya darasa la F. Pamoja na mali nzuri ya mitambo na mali ya umeme, kitambaa cha polyester isiyo ya kusuka ina uwezo mzuri wa adsorption na inaweza kunyonya resin wakati wa impregnation.
Mali |
Kitengo |
Kigezo |
||||||||||
Unene wa karatasi ya insulation |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Kupotoka kwa unene |
MM |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.03 |
±0.03 |
±0.04 |
±0.04 |
±0.05 |
±0.05 |
Grammage na kupotoka |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Unene wa filamu |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Voltage ya kuvunjika |
KV |
â¥5 |
â¥6 |
â¥7 |
â¥7 |
â¥9 |
â¥10 |
â¥12 |
â¥15 |
â¥18 |
â¥20 |
â¥22 |
Nguvu ya mkazo (MD |
N/CM |
â¥60 |
â¥90 |
â¥110 |
â¥120 |
â¥140 |
â¥170 |
â¥200 |
â¥270 |
â¥340 |
â¥360 |
â¥390 |
Nguvu ya mkazo (TD) |
N/CM |
â¥40 |
â¥80 |
â¥100 |
â¥105 |
â¥120 |
â¥150 |
â¥180 |
â¥200 |
â¥280 |
â¥300 |
â¥320 |
6641 F Hatari ya Karatasi ya Kusogea ya DMD inatumika sana katika sehemu ya Usogezaji wa Magari, sehemu na kuhami mjengo wa insulation ya motors,Interlayer katika transfoma. Pia hutumiwa sana katika mashine ya kuingiza coil moja kwa moja kwa kuingiza kabari.

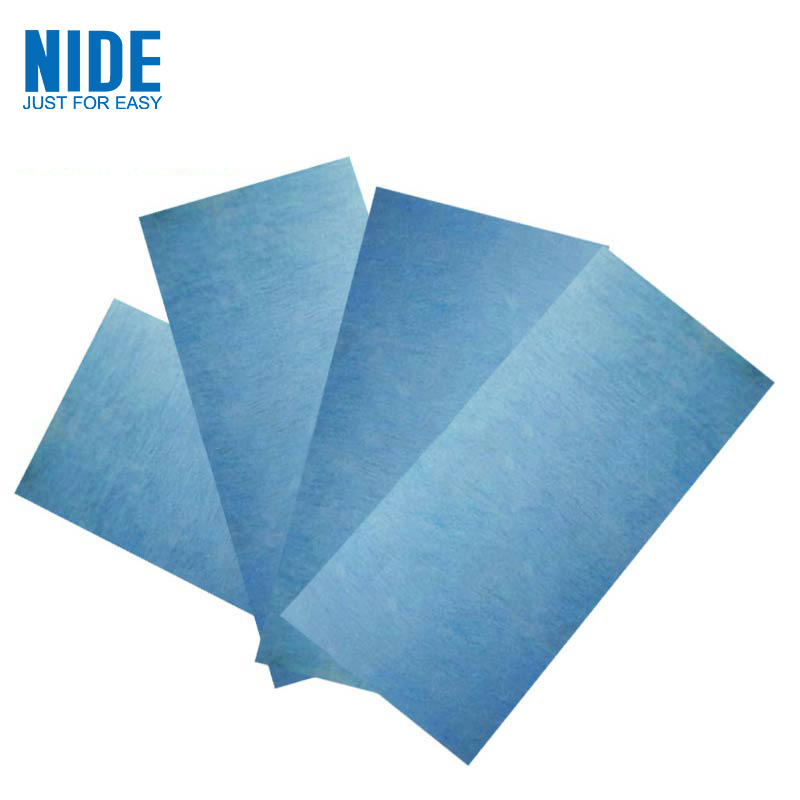

6641 F Hatari ya DMD Insulation Karatasi kwa Motor Insulation
Itakuwa bora ikiwa mteja angeweza kututumia mchoro wa kina ikijumuisha maelezo ya chini.
1. Aina ya nyenzo za insulation: karatasi ya insulation, kabari, (ikiwa ni pamoja na DMD,DM, filamu ya polyester, PMP,PET,Nyuzi Nyekundu Iliyovunjwa)
2. Kipimo cha nyenzo za insulation: upana, unene, uvumilivu.
3. Nyenzo ya insulation ya mafuta darasa la joto: Daraja F, Class E, Class B, Hatari H
4. Maombi ya nyenzo za insulation
5. Kiasi kinachohitajika: kwa kawaida uzito wake
6. Mahitaji mengine ya kiufundi.
